Индуктивный преобразователь перемещения PP
Заинтересованы PP?
Нажмите кнопку "Заказать" и оформите заявку. В заявке Вы можете задать интересующие Вас вопросы, запросить цену и т.д. Контактную информацию для связи с нами можно узнать на странице "Контакты"
|
|
Описание PP:
Индуктивный преобразователь перемещения (датчик) предназначен для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительными устройствами. Датчик предназначен для применения в качестве элемента автоматизированных систем управления технологическими процессами.
Датчик предназначен для работы во взрывобезопасной среде, не содержащей агрессивных газов и паров в концентрациях, приводящих к коррозии металлов.
Датчик имеет чувствительную поверхность, предназначенную для контроля положения подвижных металлических объектов. Приближение металлического объекта к чувствительной поверхности датчика вызывает плавное уменьшение выходного тока датчика. Характеристика датчика имеет линейный участок, в пределах которого изменение выходного сигнала пропорционально перемещению объекта.
Технические характеристики
Формат, мм |
М18х1х82 |
Способ установки в металл |
Встраиваемый |
Рабочий зазор, Sраб. |
0,8...5 мм |
Линейная зона рабочего зазора, Sлин. |
1,25...4 мм |
Нелинейность |
<3% |
Выходные токи, IА |
S=0 мм;
IА<3,5 мА;
UА<1,5B |
Выходные напр.,UA |
Sлин.=min;
IА=5,4+0,6 мА;
UА=2,2+0,3B |
|
Sлин.=max;
IА=17,2+0,6 мА;
UА=8,6+0,3B |
|
Sраб.=max; IА>21мА ; UА>10B |
Выходная функция |
Аналоговый сигнал |
Сопротивление нагрузки, Rmax |
<(Uраб.-6)х50 (Ом) |
Сопротивление нагрузки, Rmin |
>4,7 кОм |
Максимальная скорость
изменения тока нагрузки |
5 мА/мс |
Максимальная скорость изменения напряжения на нагрузке |
2,5 B/мс |
Напряжение питания, Uраб. |
15...30 В DC |
Номинальное напряжение питания, Uном. |
24 В |
Пульсации питающего напряжения |
<10% |
Диапазон рабочих температур |
-60?С...+65?С |
Температурный дрейф рабочего зазора |
+5% |
Световая индикация питания |
Есть |
Материал корпуса |
12X18H10T |
Присоединение |
Соединитель CS S19-3,CS S20-3 |

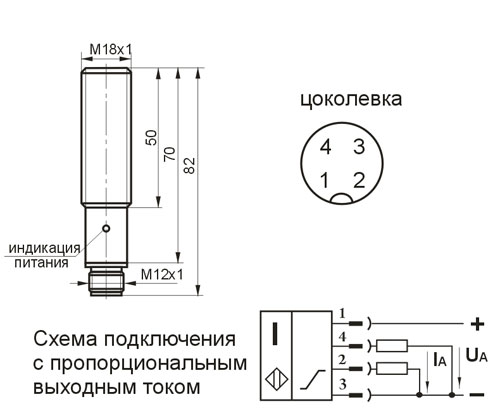

Габаритный чертеж
